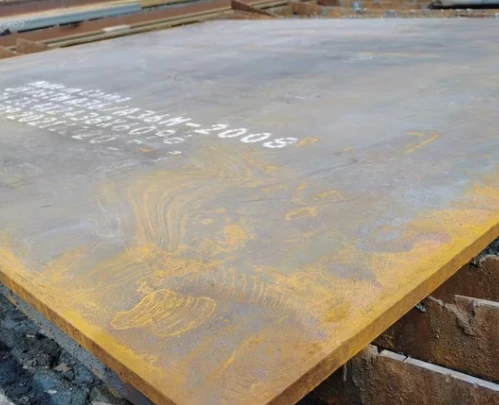

S960Qest un acier de construction-trempé et revenu à haute résistance. Il appartient à la norme EN 10025-6, avec une limite d'élasticité minimale de 960 MPa. Convient aux structures lourdes telles que les grues et les ponts, offrant une excellente soudabilité et ténacité.
Plaque d'acier trempée et revenue EN10025-6 S960Q Composition chimique
| Grade | C % | Si% | Mn% | P % | S % | N % | B % | Cr% |
| S960Q | 0.200 | 0.800 | 1.700 | 0.025 | 0.015 | 0.015 | 0.005 | 1.500 |
| Cu % | Mo % | Nb % | Ni% | Ti% | V % | Zr% | ||
| 0.500 | 0.700 | 0.060 | 2.000 | 0.050 | 0.120 | 0.150 |
Propriétés mécaniques des tôles d'acier trempées et revenues EN10025-6 S960Q
| Grade | Épaisseur (mm) | Rendement minimum (Mpa) | Traction (MPa) | Allongement (%) | Énergie d'impact minimale | |
| S960Q | 8mm-50mm | Minimum 960Mpa | 980-1150Mpa | 10% | -20 | Min 30J |
| 51mm-100mm | Minimum 910Mpa | 920-1000Mpa | 10% | -20 | Min 30J | |
| 101mm-150mm | Min. 860Mpa | 870-980Mpa | 10% | -20 | Min 30J |
traitement
1. Coupe
Découpe au laser : préférée pour une haute précision et un minimum de zones affectées par la chaleur (ZAT). Il est très efficace pour des épaisseurs allant jusqu'à 20 mm et peut pénétrer jusqu'à 60 mm avec un biseautage approprié.
Découpe au plasma : Couramment utilisée pour les plaques plus épaisses en raison de sa vitesse élevée, bien qu'elle crée une ZAT plus grande que la découpe au laser. Les systèmes plasma CNC modernes sont-rentables pour les pièces structurelles.
Découpe au jet d'eau : Idéale lorsque la distorsion thermique doit être complètement évitée, car elle utilise l'abrasion plutôt que la chaleur. Il est plus lent mais conserve parfaitement les propriétés originales du matériau.
2. Soudage
Le S960Q a une bonne soudabilité mais est sensible à l’apport de chaleur.
Contrôle de l’apport de chaleur : Il est crucial de limiter strictement l’apport de chaleur pour éviter le ramollissement de la ZAT et préserver la résistance mécanique.
Préchauffage : nécessaire pour les sections plus épaisses afin d'éviter les fissures induites par l'hydrogène-. Les températures de préchauffage typiques varient de 125 degrés à 200 degrés selon l'épaisseur de la plaque.
Consommables : les métaux d'apport à faible-hydrogène (par exemple, fils solides ou fourrés-) sont recommandés pour réduire le risque de fissuration à froid.
3. Formage et pliage
Formage à froid : le S960Q peut être formé à froid-, mais il nécessite une force nettement plus élevée que l'acier de construction standard en raison de sa limite d'élasticité de 960 MPa.
Rayon de courbure : des rayons de courbure internes plus grands sont nécessaires par rapport aux qualités de résistance-inférieures pour éviter les fissures au niveau de la zone de tension externe.
Retour élastique : les concepteurs doivent tenir compte d'un « retour élastique » important pendant le processus de pliage.
4. Traitement thermique
Traitement thermique après-soudure (PWHT) : généralement déconseillé, sauf à des températures inférieures à la température de revenu, car une chaleur excessive peut entraîner une perte de résistance.
Formage à chaud : généralement évité ; si nécessaire, le matériau doit être de nouveau-trempé et revenu pour restaurer ses propriétés d'origine.
candidatures
1. Construction et infrastructures
Le S960Q est un matériau essentiel pour les projets de génie civil de longue durée-et à forte-charge :
Ponts et passerelles : utilisés dans des segments tels que les poutres-caissons raidies pour les passerelles (par exemple, le projet Fanling North) pour réduire le poids propre-et les exigences en matière de pieux de fondation.
Bâtiments de grande hauteur- : idéal pour les charpentes structurelles, les colonnes et les poutres de transfert dans les gratte-ciel afin d'optimiser l'espace au sol.
-Installations à grande échelle : appliqué dans les fermes de toit et les charpentes des stades sportifs, des centres d'exposition et des aéroports pour supporter de longues portées sans contreventement interne.
Structures sismiques : sa résistance et sa ductilité élevées sont utilisées dans les conceptions parasismiques-pour absorber les forces sismiques.
2. Machinerie et équipement lourds
La durabilité et la capacité de chargement élevée du matériau le rendent indispensable pour les « produits jaunes » et les machines industrielles :
Équipement de levage : essentiel pour les flèches de grue, les balanciers et les structures de levage-pour charges lourdes.
Exploitation minière et terrassement : utilisé dans les godets d'excavatrices, les bulldozers et les machines minières pour résister aux impacts extrêmes et aux charges élevées.
Foresterie : employé dans les abatteuses forestières où un faible poids structurel est nécessaire pour la mobilité sur des terrains difficiles.
3. Transports et automobile
Le S960Q facilite le développement de systèmes de transport légers pour réduire la consommation de carburant et les émissions :
Véhicules lourds : construction de châssis de camions, de remorques et de rails de châssis pour les véhicules lourds-et utilitaires légers.
Chemin de fer : utilisé pour les composants ferroviaires et les composants structurels de carrosserie de voitures particulières.
Logistique spécialisée : Applicable aux conteneurs d’expédition intermodaux et aux équipements de transport en vrac.
4. Énergie et marine
Ingénierie offshore : utilisé dans les plates-formes pétrolières, les plates-formes offshore et la construction navale où la résistance et la ténacité sont nécessaires pour résister aux conditions de mer difficiles.
Récipients sous pression : appliqué à la fabrication de récipients sous pression non cuits, de boîtiers à volutes de turbine et de conduites forcées.
Énergie durable : utilisation émergente dans les structures de support pour les infrastructures vertes et les centrales électriques de nouvelle-génération.
Les spécifications complètes et les détails sont disponibles sur demande. Les informations ci-dessus sont fournies à titre indicatif uniquement. Pour des exigences de conception spécifiques, veuillez contacter notre équipe technico-commerciale.
Comment inspecter la qualité du S960Q ?
L'inspection qualité du S960Q comprend une analyse de la composition chimique, des tests mécaniques (traction, impact, dureté) et des tests non-destructifs (ultrasons, radiographiques) pour détecter les défauts internes.
Quelle est la plage de température pour le service S960Q ?
Le S960Q convient aux températures de service de -40 degrés à 200 degrés. Au-delà de cette plage, ses propriétés mécaniques peuvent se dégrader, c'est pourquoi les applications à haute ou basse température nécessitent une évaluation spéciale.
Le S960Q est-il un acier trempé et revenu ?
Oui, le S960Q est un acier trempé et revenu. La trempe le chauffe à haute température et le refroidit rapidement, tandis que le revenu réduit la fragilité, obtenant ainsi un équilibre entre résistance et ténacité élevées.
Le S960Q peut-il être usiné ?
Oui, le S960Q peut être usiné, mais il a une dureté plus élevée que l'acier doux. Utilisez des outils tranchants, une vitesse de coupe appropriée et des lubrifiants de refroidissement pour améliorer l'efficacité de l'usinage et la durée de vie des outils.
Quel est le poids par mètre carré de la plaque S960Q ?
Le poids par mètre carré est calculé en épaisseur (mm) × 7,85 kg/m². Par exemple, une plaque de 10 mm d'épaisseur pèse 78,5 kg/m², comme les autres aciers avec une densité de 7,85 g/cm³.
Quelle est la différence entre le S960Q et le S700MC ?
Le S960Q est trempé et revenu (EN 10025-6) avec une limite d'élasticité de 960 MPa. Le S700MC est laminé à chaud (EN 10149-2) avec une limite d'élasticité de 700 MPa. Le S960Q offre une résistance supérieure pour les charges plus lourdes.
Le S960Q peut-il être utilisé dans la fabrication de grues ?
Oui, le S960Q est largement utilisé dans la fabrication de grues. Sa haute résistance réduit le poids des flèches et des châssis de grue, améliorant ainsi la capacité de charge et l'efficacité opérationnelle tout en garantissant la sécurité.
Quelle est la teneur en carbone du S960Q ?
Le S960Q a une teneur maximale en carbone de 0,20 %. La faible teneur en carbone garantit la soudabilité et la ténacité, tandis que les éléments d'alliage compensent pour atteindre la limite d'élasticité élevée de 960 MPa.
Le S960Q nécessite-t-il un traitement de surface ?
Le traitement de surface n'est pas obligatoire mais recommandé pour la protection contre la corrosion. Les options incluent la peinture, le revêtement en poudre ou la galvanisation, en particulier pour les applications extérieures ou dans des environnements - difficiles.
Quelle est la condition de fourniture du S960Q ?
Le S960Q est fourni en état trempé et revenu (Q&T). Les fournisseurs fournissent des certificats de test (EN 10204 3.1 ou 3.2) pour confirmer la conformité aux exigences de propriétés mécaniques et chimiques.
